Hybrid-Palettenwechsler

Paletten wechseln, wenden, umpalettieren, und dann? Die drei Grundverfahren decken den größten Teil der Anwendungen ab. Es bleibt ein Rest: Ladung, die für ein Verfahren zu empfindlich und für das andere zu ungleichmäßig gepackt ist. Quellpaletten mit Rändern. Prozesse, in denen neben dem Wechsel noch zentriert, gereinigt oder getrennt werden muss.

Für diesen Rest gibt es die Hybridmaschine. Sie führt zwei Verfahren in einem Rahmen zusammen oder nimmt eine Zusatzfunktion auf, für die sonst eine zweite Station stünde. Welche Kombinationen möglich sind, zeigt die Matrix.

Was eine Maschine statt zweier bringt

• Ein Durchlauf statt zweier Stationen. Mehrere Prozesse laufen in derselben Maschine, die Ladung wird nur einmal übergeben.
• Eine Stellfläche statt zweier. In der Intralogistik ist der Boden der knappe Posten, nicht die Technik darüber.
• Eine Investition statt mehrerer. Ein System, eine Steuerung, ein Wartungsvertrag.

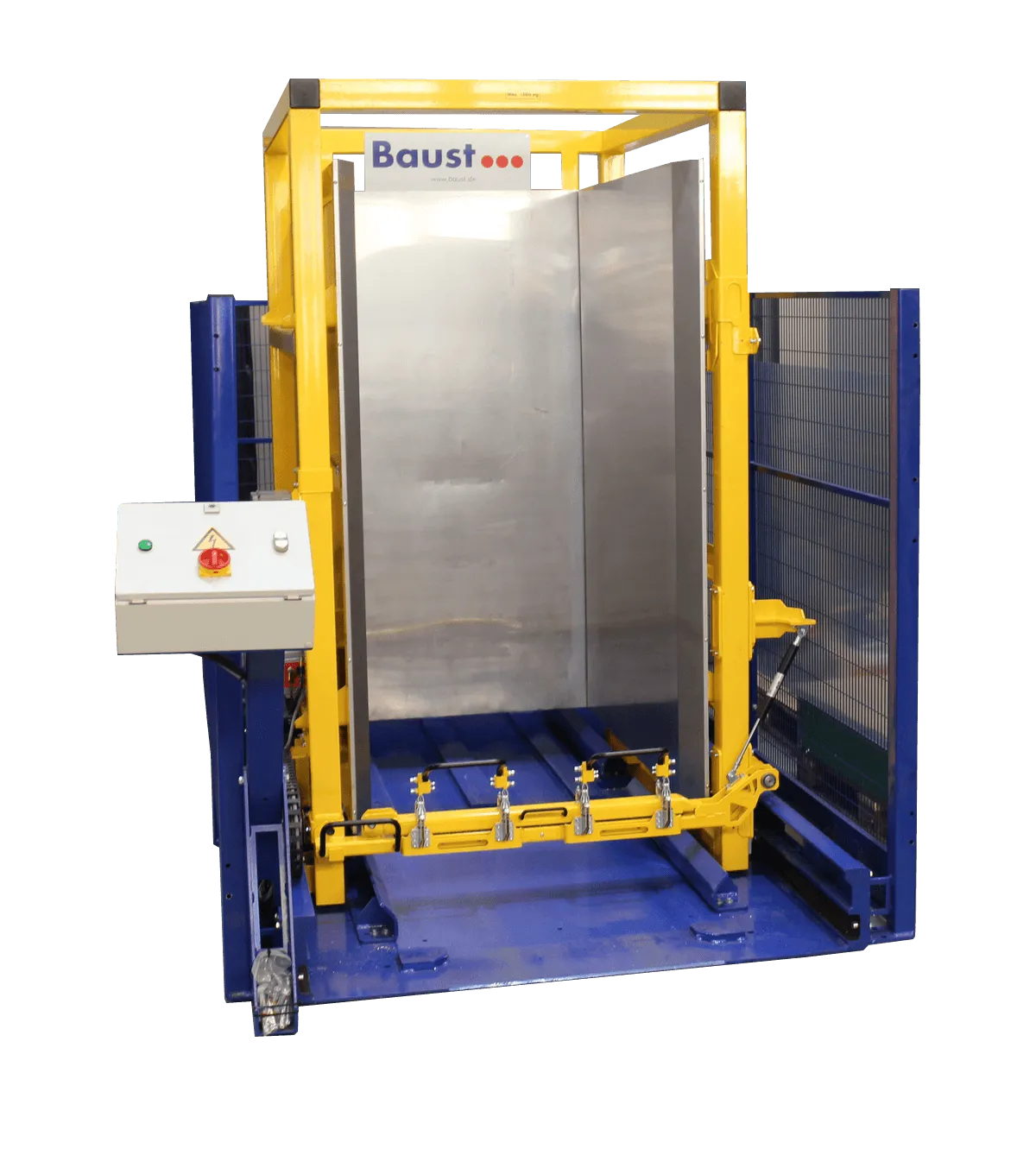

PW1000H: Schieben und Ziehen

Nicht jede Ladung und jeder Palettentyp lässt sich mit dem Schiebeverfahren des PW1000 abdecken. Push-Pull-Anbaugeräte für Gabelstapler sind aus dem palettenlosen Lagern und Verladen bekannt. Ein Gerät mit ähnlicher Funktion haben die Ingenieure bei Baust für den Palettenwechsler entwickelt.

Damit arbeitet der PW1000H zusätzlich im Ziehverfahren: Ein Deckblatt oder Slipsheet wird an einer überstehenden Lasche zwischen Ladung und Palette gezogen. Die Ladung gleitet noch sanfter hinüber als beim Schieben, zwischen Ware und Palette entsteht keine Reibung.

Die Ziehvorrichtung des PW1000H wird von Hand geschlossen und geöffnet. Viel Funktion im kleinen Format. Für die Modelle PW2000 bis PW6000 sind Automatisierungen erhältlich.

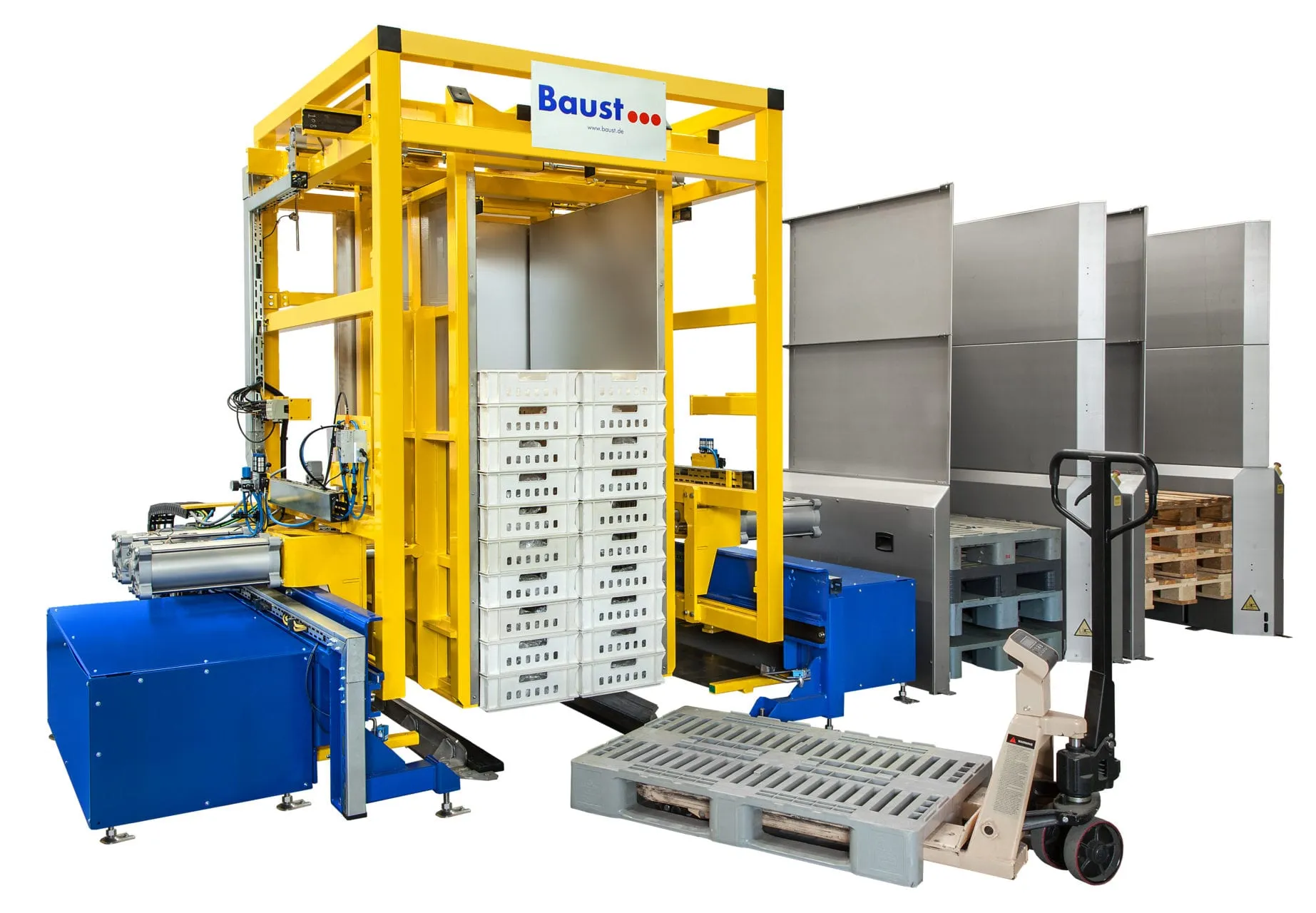

PW2000H: Schieben und Klemmen

Paletten und Ladungen im selben Betrieb sind oft so verschieden, dass ein Verfahren nicht reicht. Das Schieben eignet sich für empfindliche Ladung, die nicht gekippt oder geklemmt werden darf, und es kommt mit Lücken in der Stapelung zurecht. Kritisch wird es bei Quellpaletten mit Rändern oder herausstehenden Strukturen.

Beim Klemmen spielt die Oberfläche der Quellpalette keine Rolle. Druckstabile und robuste Ladung wechselt deshalb im PW2000H über die Klemmfunktion, die empfindliche über die Schiebefunktion. Zwei Wege in einer Maschine, die Bedienung entscheidet je Palette.

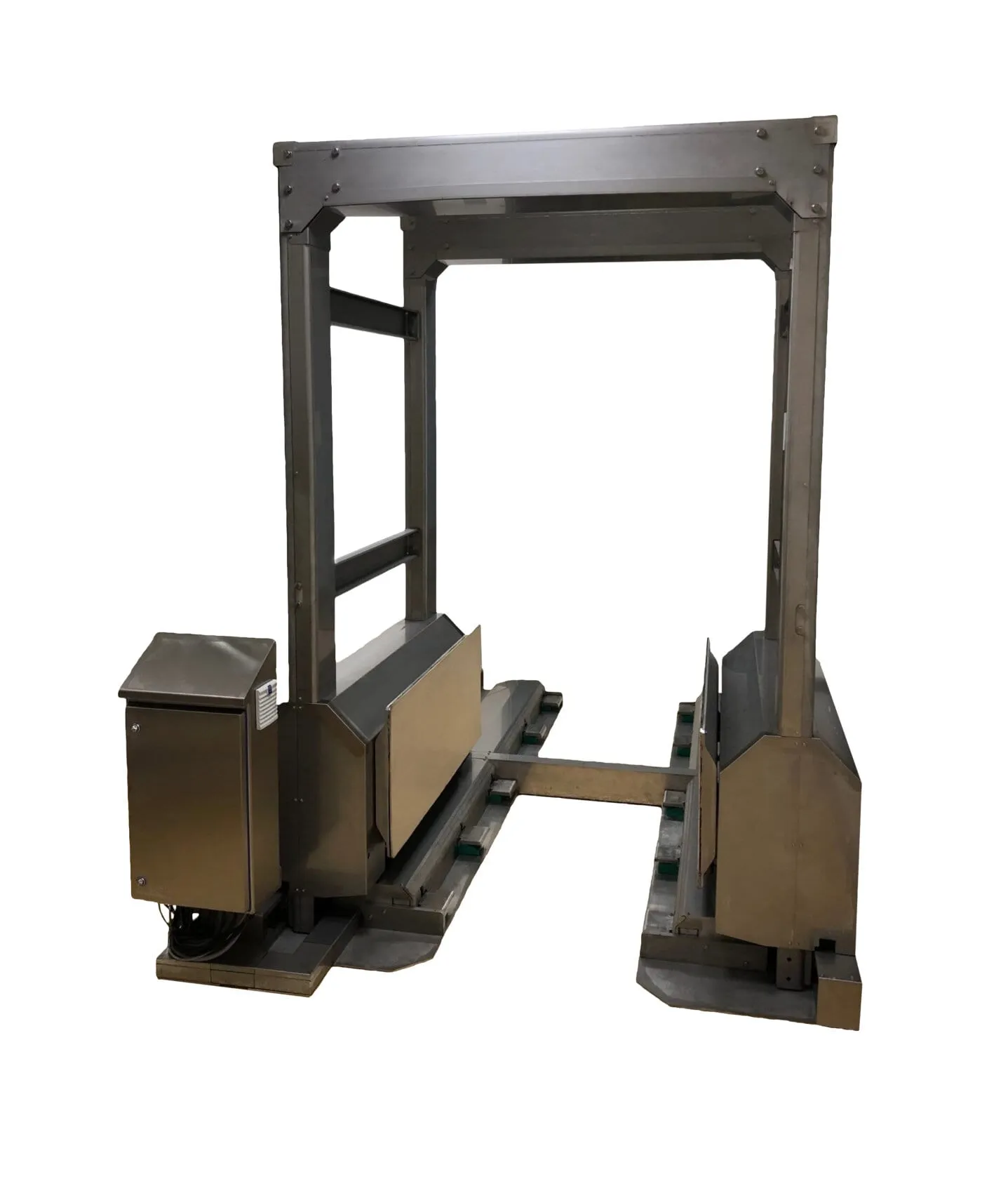

PW550: Klemmen und Längstransfer im Reinraum

Der PW550 verbindet das Klemmverfahren des PW500 mit dem Längstransfer des PW3000. Ladung und Palette laufen dabei in einer Achse durch die Maschine, Schwarz- und Weißbereich bleiben getrennt und eine Kreuzkontamination ist ausgeschlossen. Gebaut für Reinräume, in denen wenig Platz ist.

Zentrieren beim Überschieben

Während des Überschiebens lässt sich die Position der Ware auf der Zielpalette längs und quer anpassen. Der Wechsel im Schleusenbetrieb bringt damit gleichzeitig eine deutlich bessere Zentrierung, ohne eine zweite Station dafür.

Deckblatthandling

Das Deckblatt, auch Slipsheet, schützt die Unterseite der Ladung vor Verschmutzung und vor Beschädigung durch die Palette. Beim Wechsel wird es zur Frage: Es kann auf der Quellpalette liegen bleiben, an der Ware haften oder den Prozess stören. Verschiedene Deckblattoptionen lassen sich deshalb in die Maschine integrieren. Sie sind auf allen fünf Verfahren möglich.
